雙平衡信號差分發射硬件參數無關化式超聲波流量計 外夾式超聲波流量計 多脈沖發射接收式超聲波流量計
型號: AODB-BY-CSB-1

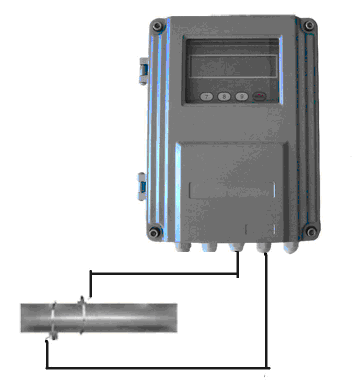

外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收技術和硬件參數無關化設計方法；通過選用國際上新、先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
項目
性能/參數
測量主機
準確度
1.0 %
重復性
0.2%
流速范圍
0-64m/s
測量周期
500mS (每秒2次，每個周期采集128組數據)
測量原理
超聲波時差原理，4字節IEEE754浮點運算
顯示接口
可連接2×10背光型漢字或者2×20字符型液晶顯示器
操作
外接16鍵輕觸鍵盤以及PC計算機設參軟件
輸入
3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
輸出
電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。
頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。
脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。
報警信號：雙路OCT輸出，可選近20種源信號。
數據接口：隔離RS485串行接口。
通訊協議
MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
其它功能
自動記憶前512天，128個月，前10年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；
可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；
工作參數可固化到機內的FLASH存儲器中，上電時自動調出；
用戶能夠通過E-mail傳送來的代碼文件實現軟件升級
故障自診斷功能。
故障時間計時器。
工作電流
50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
備用電池
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
環境溫度
-10℃～70℃(大于此溫度范圍要求請與廠家聯系)
工作時間
連續
版 本 號
UFT12
UFT13
UFT14
UFT15
電 源
24VDC
8~30VDC
24VDC
85~264VAC/24VDC
尺寸
Φ84
116×62
92×36
150×95
傳感器
外縛式
標準S1型，適用管徑DN15～100mm
標準M1型，適用管徑DN50～800mm
標準L1型，適用管徑DN300～6000mm
高溫S1H型，適用管徑DN15～100mm
高溫M1H型，適用管徑DN50～700mm
其它廠家的傳感器
插入式
測量管道材質不限（不停產安裝）適用于管徑DN80以上。
管段式
π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
信號電纜
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。
防護等級
IP68(可浸水工作)
可測管道
