商品詳情
光纖光柵加速度計
型號：AODH-FGV-A1
AODH-FGV-A1 光纖光柵加速度計主要用于橋梁、大壩、大型結構等低頻振 動監測，具有精度高、靈敏度好、抗干擾、壽命長等特點。通過多只傳感器 的組裝，可實現兩維、三維加速度的測量。
AODH-FGV-A2
型光纖光柵加速度計主要用于橋梁索力監測，橋梁、路基等 各類工程結構的振動監測，也可用于引擎，發電機泵的頻率測量。JH-FGV-A2
傳感器采用先進的光纖光柵技術，體積小，靈敏度和可靠性高，可在惡劣 環境下長期工作。該傳感器要求對應解調儀的采集頻率不低于 800Hz。
兩款加速度計需要與 CAVONO 高速光纖光柵解調儀匹配才能使用。

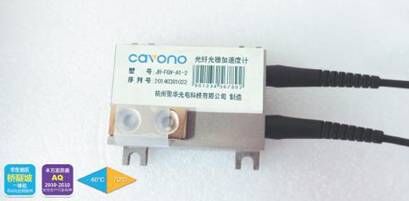

圖 1 JH-BGT-A1/A2 系列光纖光柵加速度計
產品特點
?分辨率高，頻率響應范圍寬；應用場合廣泛，阻尼器動載測試、橋梁結構動 應變測量、土木工程結構振動測量；
?防水防潮，在惡劣環境下性能優越，抗機械疲勞；本質安全，抗腐蝕、抗污 染、抗雷擊能力強；
?尾纖采用耐高溫、耐腐蝕的特氟龍光纖，具有優異耐溫性能和耐腐蝕、耐老 化性能，適應長期野外存活環境。
2
技術參數
表 1 AODH-FGV-A1/A2 光纖光柵加速度計技術參數表
3 安裝說明
3.1
注意事項
AODH-FGV-A1/A2 光纖光柵加速度計屬于高精度型儀器儀表產品，在運輸、 使用、安裝過程中要注意輕拿輕放，切忌用重物敲打，以免影響傳感器的精 度和穩定性。
AODH-FGV-A1/A2 型光纖光柵加速度計雖適用于各種惡劣環境，但在使用時 應注意避免用于超過測量范圍的地區（特殊要求可定制），同時還應注意避免
傳感器在強酸、強堿的環境下長期工作。
在運輸過程中，切勿將傳感器外殼的磁鐵取下。
3.2
初始檢驗
光纖光柵加速度計安裝前，要檢測其外觀有無破損，然后將其接到解調
儀上看其是否能正常輸出波長數據，待輸出的波長數據穩定后，檢驗其波長 與相關參數是否接近，檢測無誤后方可應用于工程。
3.3
安裝傳感器
對于光纖光柵加速度計的安裝來說非常簡單，一般情況下，通過兩邊的 螺孔機械固定到被測物表面。機械固定的方式可通過螺栓固定或膠粘方式完
成，膠粘方式只能適用于短期監測。通過螺栓固定時，工程監測無勿后，在 固定螺栓上涂一定量的螺絲膠，以免在長期監測過程中，螺栓松動或脫離。
安裝過程中，要避免傳感器受到重物敲擊，安裝結束后，取下傳感器外 面的磁鐵，傳感器方能正常工作。傳感器安裝后，建議用二次保護罩將傳感
器及其尾纖保護起來。
3.4
光纜連接
裝好加速度計的光纜要用扎帶固定好，將光纜穿入軟管內，并將軟管盡 量放在安全的地方。光纖在熔接前，要將光纜的 FC/APC 頭接入光纖光柵解調 儀，以確保該傳感器的波長正確及損耗在合理范圍內，否則，要檢查光纜通 道，排查問題后，方可將該傳感器尾纖熔接到通道光纜。
4 讀取數據
光纖光柵解調儀是所有聚華科技光纖光柵傳感器獲取讀數儀器。將連有
光纖光柵傳感器的光纖通過 FC/APC 光學接頭即可接入光纖光柵解調儀，打開
光纖光柵解調儀軟件對傳感器進行掃描即可讀出傳感器的當前波長值。光纖
光柵解調儀的具體應用詳見相關光纖光柵解調儀的使用說明書。
AODH-FGV-A1/A2
型光纖光柵加速度計必須配接高速光纖光柵解調設備使
用，解調設備的波長掃描頻率建議是被測對象振動頻率的 3 倍以上，建議采
用 AODH-FBG-A3 光纖光柵解調儀來采集該傳感器數據。通過解調設備獲取的加
速度波長數據，可以計算被測對象的振動動頻率。計算振動頻率時應 2000
光纖光柵加速度計
型號：AODH-FGV-A1
AODH-FGV-A1 光纖光柵加速度計主要用于橋梁、大壩、大型結構等低頻振 動監測，具有精度高、靈敏度好、抗干擾、壽命長等特點。通過多只傳感器 的組裝，可實現兩維、三維加速度的測量。
AODH-FGV-A2 型光纖光柵加速度計主要用于橋梁索力監測，橋梁、路基等 各類工程結構的振動監測，也可用于引擎，發電機泵的頻率測量。JH-FGV-A2
傳感器采用進的光纖光柵技術，體積小，靈敏度和可靠性高，可在惡劣 環境下長期工作。該傳感器要求對應解調儀的采集頻率不低于 800Hz。
兩款加速度計需要與 CAVONO 高速光纖光柵解調儀匹配才能使用。
圖 1 JH-BGT-A1/A2 系列光纖光柵加速度計
產品特點
?分辨率高，頻率響應范圍寬；應用場合廣泛，阻尼器動載測試、橋梁結構動 應變測量、土木工程結構振動測量；
?防水防潮，在惡劣環境下性能優越，抗機械疲勞；本質安全，抗腐蝕、抗污 染、抗雷擊能力強；
?尾纖采用耐高溫、耐腐蝕的特氟龍光纖，具有優異耐溫性能和耐腐蝕、耐老 化性能，適應長期野外存活環境。
2 技術參數
表 1 AODH-FGV-A1/A2 光纖光柵加速度計技術參數表
3 安裝說明
3.1 注意事項
AODH-FGV-A1/A2 光纖光柵加速度計屬于高精度型儀器儀表產品，在運輸、 使用、安裝過程中要注意輕拿輕放，切忌用重物敲打，以免影響傳感器的精 度和穩定性。
AODH-FGV-A1/A2 型光纖光柵加速度計雖適用于各種惡劣環境，但在使用時 應注意避免用于超過測量范圍的地區（特殊要求可定制），同時還應注意避免 傳感器在強酸、強堿的環境下長期工作。
在運輸過程中，切勿將傳感器外殼的磁鐵取下。
3.2 初始檢驗
光纖光柵加速度計安裝前，要檢測其外觀有無破損，然后將其接到解調
儀上看其是否能正常輸出波長數據，待輸出的波長數據穩定后，檢驗其波長 與相關參數是否接近，檢測無誤后方可應用于工程。
3.3 安裝傳感器
對于光纖光柵加速度計的安裝來說非常簡單，一般情況下，通過兩邊的 螺孔機械固定到被測物表面。機械固定的方式可通過螺栓固定或膠粘方式完 成，膠粘方式只能適用于短期監測。通過螺栓固定時，工程監測無勿后，在 固定螺栓上涂一定量的螺絲膠，以免在長期監測過程中，螺栓松動或脫離。
安裝過程中，要避免傳感器受到重物敲擊，安裝結束后，取下傳感器外 面的磁鐵，傳感器方能正常工作。傳感器安裝后，建議用二次保護罩將傳感 器及其尾纖保護起來。
3.4 光纜連接
裝好加速度計的光纜要用扎帶固定好，將光纜穿入軟管內，并將軟管盡 量放在安全的地方。光纖在熔接前，要將光纜的FC/APC 頭接入光纖光柵解調 儀，以確保該傳感器的波長正確及損耗在合理范圍內，否則，要檢查光纜通 道，排查問題后，方可將該傳感器尾纖熔接到通道光纜。
4 讀取數據
光纖光柵解調儀是所有聚華科技光纖光柵傳感器獲取讀數儀器。將連有
光纖光柵傳感器的光纖通過 FC/APC 光學接頭即可接入光纖光柵解調儀，打開
光纖光柵解調儀軟件對傳感器進行掃描即可讀出傳感器的當前波長值。光纖
光柵解調儀的具體應用詳見相關光纖光柵解調儀的使用說明書。
AODH-FGV-A1/A2 型光纖光柵加速度計必須配接高速光纖光柵解調設備使
用，解調設備的波長掃描頻率建議是被測對象振動頻率的 3 倍以上，建議采
用 AODH-FBG-A3 光纖光柵解調儀來采集該傳感器數據。通過解調設備獲取的加
速度波長數據，可以計算被測對象的振動動頻率。計算振動頻率時應 2000
