插入式超聲波流量計 超聲波流量檢測儀 多脈沖接收發射超聲波流量計
型號:AODB-BY-CSB-3
詳細介紹

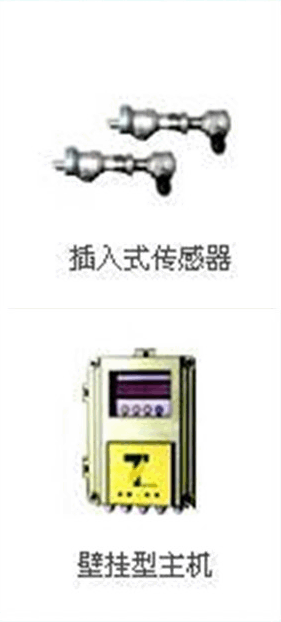

插入式超聲波流量計利用了低電壓、多脈沖接收發射的原理，采用雙平衡信號差分發射、接收專利技術和硬件無關化設計方法；通過選用國際上、進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的全中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場；插入式傳感器解決了外夾式傳感器長時間工作信號衰減和管道內表面結垢而接收不到信號的問題，不停產安裝?？蛇m用于鋼管、鑄鐵、玻璃鋼、PVC和水泥等各種管道。一經推出就得到了廣大
測量主機
準確度1.0 %
重復性0.2%
流速范圍0-64m/s
測量周期500mS （每秒2次，每個周期采集128組數據）
測量原理超聲波時差原理，4字節IEEE754浮點運算
顯示接口可連接2×10背光型漢字或者2×20字符型液晶顯示器
操作外接16鍵輕觸鍵盤以及PC計算機設參軟件
輸入3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
輸出
電流信號 （可選模塊）：4-20mA, 阻抗600Ω浮空，準確度0.1% 。
頻率信號 （可選模塊）：1-9999Hz之間任選，OCT輸出。
脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 （其中1路脈沖寬度6~1000ms間可編程，默認200ms） 。
報警信號：雙路OCT輸出，可選近20種源信號。
數據接口：隔離RS485串行接口。
通訊協議
MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
其它功能
自動記憶前512日、前128個月、前10年的累積流量和工作狀態；自動記憶前30次上、斷電時間和流量并可實現自動或手動補加；
可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；
工作參數可固化到機內的FLASH存儲器中，上電時自動調出；
用戶能夠通過E-mail傳送來的代碼文件實現軟件升級
故障自診斷功能。
故障時間計時器。
工作電流50mA （不連接鍵盤顯示和蜂鳴器不響的條件下）
備用電池使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
環境溫度-10℃～70℃ （大于此溫度范圍要求請與廠家聯系）
工作時間連續
版 本 號UFT12 UFT13 UFT14 UFT15
電 源24VDC 8~30VDC 24VDC 85~264VAC/24VDC
尺寸Φ84 116×62 92×36 150×95
傳感器外縛式
標準S1型，適用管徑DN15～100mm
標準M1型，適用管徑DN50～1000mm
標準L1型，適用管徑DN300～6000mm
高溫S1H型，適用管徑DN15～100mm
高溫M1H型，適用管徑DN50～1000mm
其它廠家的傳感器
插入式 測量管道材質不限（不停產安裝）適用于管徑DN80以上。
管段式 π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
信號電纜
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。
防護等級 IP68（可浸水工作）
可測管道
管材
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
襯材
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
內徑 15mm～6000mm（π型管段式內徑可小至2毫米）
直管段長度 上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質
種 類
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
濁 度 ≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。
溫 度 -40℃～160℃
流 向 可對正反向流量分別計量，并可計量?jī)袅髁俊?
插入式超聲波流量計 超聲波流量檢測儀 多脈沖接收發射超聲波流量計
型號:AODB-BY-CSB-3
詳細介紹
插入式超聲波流量計利用了低電壓、多脈沖接收發射的原理，采用雙平衡信號差分發射、接收專利技術和硬件無關化設計方法；通過選用國際上、進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的全中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場；插入式傳感器解決了外夾式傳感器長時間工作信號衰減和管道內表面結垢而接收不到信號的問題，不停產安裝?？蛇m用于鋼管、鑄鐵、玻璃鋼、PVC和水泥等各種管道。一經推出就得到了廣大
測量主機
準確度1.0 %
重復性0.2%
流速范圍0-64m/s
測量周期500mS （每秒2次，每個周期采集128組數據）
測量原理超聲波時差原理，4字節IEEE754浮點運算
顯示接口可連接2×10背光型漢字或者2×20字符型液晶顯示器
操作外接16鍵輕觸鍵盤以及PC計算機設參軟件
輸入3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
輸出
電流信號 （可選模塊）：4-20mA, 阻抗600Ω浮空，準確度0.1% 。
頻率信號 （可選模塊）：1-9999Hz之間任選，OCT輸出。
脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 （其中1路脈沖寬度6~1000ms間可編程，默認200ms） 。
報警信號：雙路OCT輸出，可選近20種源信號。
數據接口：隔離RS485串行接口。
通訊協議
MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
其它功能
自動記憶前512日、前128個月、前10年的累積流量和工作狀態；自動記憶前30次上、斷電時間和流量并可實現自動或手動補加；
可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；
1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；
工作參數可固化到機內的FLASH存儲器中，上電時自動調出；
用戶能夠通過E-mail傳送來的代碼文件實現軟件升級
故障自診斷功能。
故障時間計時器。
工作電流50mA （不連接鍵盤顯示和蜂鳴器不響的條件下）
備用電池使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
環境溫度-10℃～70℃ （大于此溫度范圍要求請與廠家聯系）
工作時間連續
版 本 號UFT12 UFT13 UFT14 UFT15
電 源24VDC 8~30VDC 24VDC 85~264VAC/24VDC
尺寸Φ84 116×62 92×36 150×95
傳感器外縛式
標準S1型，適用管徑DN15～100mm
標準M1型，適用管徑DN50～1000mm
標準L1型，適用管徑DN300～6000mm
高溫S1H型，適用管徑DN15～100mm
高溫M1H型，適用管徑DN50～1000mm
其它廠家的傳感器
插入式 測量管道材質不限（不停產安裝）適用于管徑DN80以上。
管段式 π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%
標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
信號電纜
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。
防護等級 IP68（可浸水工作）
可測管道
管材
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
襯材
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
內徑 15mm～6000mm（π型管段式內徑可小至2毫米）
直管段長度 上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質
種 類
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
濁 度 ≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。
溫 度 -40℃～160℃
流 向 可對正反向流量分別計量，并可計量?jī)袅髁俊?
