商品詳情

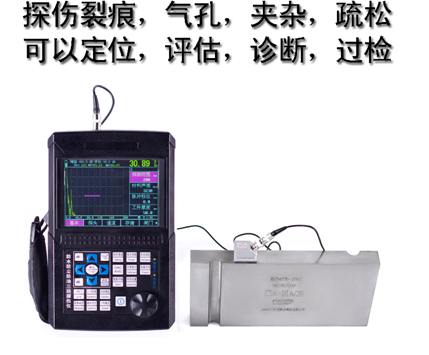

AOD-DZ958數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷,廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。
主要功能
● 高精度定量、定位,滿足了較近和較遠距離探傷的要求;
● 近場盲區小,滿足了小管徑、薄壁管探傷的要求;
● 自動校準:一鍵式自動校準,操作非常便捷,自動測試探頭的“零點”、“K值”、“”及材料的“聲速”;
● 自動顯示缺陷回波位置(深度d、水平p、距離s、波幅、當量dB、孔徑ф值);
● 自由切換三種標尺(深度d、水平p、距離s);
● 自動增益、回波包絡、峰值記憶功能提高了探傷效率;
● φ值計算:直探頭鍛件探傷,找準缺陷波自動換算孔徑ф值,大平底自動計算;
● 15個獨立探傷通道(可擴展),可自由輸入并存儲任意行業的探傷標準,現場探傷無需攜帶試塊;
● 可自由存儲、回放50幅A掃波形及數據;
● DAC、AVG自動生成并可以分段制作,取樣點不受限制,并可進行修正與補償;
● 3個內置探傷標準可調出;
● 可以自由輸入任意行業標準;
● 發射脈沖寬度和強度可調;
● 26萬色真彩屏超高亮顯示,亮度可調,適合強光、弱光的工作環境;
● 高性能安全環保鋰電池供電,可連續工作8小時。
● 實時時鐘記錄:實時探傷日期、時間的跟蹤記錄,并存儲;
● 掉電保護,存儲數據不丟失;
● 探傷參數可自動測試或預置;
● 數字抑制,不影響增益和線性;
● 增益補償:對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正;
● 具有防水、防油、防塵三防功能,使用壽命延長,是常規探傷儀使用壽命的幾倍。
重要輔助功能
● 角度和K值兩種輸入方式;
● 回波次數分析;
● 電源狀態指示;
● 閘門聲光報警;
● DAC聲光報警;
● 屏幕的凍結和解凍;
● 時鐘顯示。
技術參數
|
AOD-DZ958
|
屏幕顯示
|
單色
|
掃描范圍:
|
0~6000mm鋼縱波
|
工作頻率:
|
0.4MHz~15MHz
|
垂直線性誤差
|
≤4%
|
水平線性誤差
|
≤0.2%
|
增益
|
110dB
|
靈敏度余量
|
>60dB(深200mmΦ2平底孔)
|
分辨力
|
>32dB(5N20)
|
動態范圍
|
≥30dB
|
通道
|
100組
|
存儲
|
500副A掃
|
DAC/AVG曲線
|
有
|
TCG曲線
|
無
|
B掃描
|
無
|
PC通訊
|
有
|
探傷錄像
|
有
|
脈沖/發射強度
|
不可調
|
噪聲電平:
|
<8%
|
重復發射頻率
|
100~1000HZ
|
聲速范圍
|
1000~9999(m/s)
|
工作方式
|
直探頭、斜探頭、雙晶、穿透
|
數字抑制
|
(0~80)%,不影響線性與增益
|
工作時間
|
連續工作8小時以上(鋰電池)
|
環境溫度
|
(-20~70)℃(參考值)
|
相對濕度
|
(20~95)% RH
|
三防功能
|
有
|
外觀尺寸
|
265×160×53mm(主機)
|
重量
|
1150g
|
標準配置
|
主機、電源適配器、直探頭、斜探頭、探頭連接線
|
可選配件
|
通訊軟件、數據線、探傷試塊、電腦
|
標準配置
1、
|
主機
|
1臺
|
2、
|
直探頭
|
1個
|
3、
|
斜探頭
|
1個
|
4、
|
9V電源適配器
|
1個
|
5、
|
探頭連接線
|
1根
|
6、
|
產品包裝箱
|
1個
|
7、
|
使用說明書
|
1本
|
8、
|
合格證、裝箱卡、保修卡
|
1套
|
選配件
1、PC超聲波探傷儀通訊軟件
2、標準試塊
3、耦合劑
技術參數
|
AOD-DZ958
|
屏幕顯示
|
單色
|
掃描范圍:
|
0~6000mm鋼縱波
|
工作頻率:
|
0.4MHz~15MHz
|
垂直線性誤差
|
≤4%
|
水平線性誤差
|
≤0.2%
|
增益
|
110dB
|
靈敏度余量
|
>60dB(深200mmΦ2平底孔)
|
分辨力
|
>32dB(5N20)
|
動態范圍
|
≥30dB
|
通道
|
100組
|
存儲
|
500副A掃
|
DAC/AVG曲線
|
有
|
TCG曲線
|
無
|
B掃描
|
無
|
PC通訊
|
有
|
探傷錄像
|
有
|
脈沖/發射強度
|
不可調
|
噪聲電平:
|
<8%
|
重復發射頻率
|
100~1000HZ
|
聲速范圍
|
1000~9999(m/s)
|
工作方式
|
直探頭、斜探頭、雙晶、穿透
|
數字抑制
|
(0~80)%,不影響線性與增益
|
工作時間
|
連續工作8小時以上(鋰電池)
|
環境溫度
|
(-20~70)℃(參考值)
|
相對濕度
|
(20~95)% RH
|
三防功能
|
有
|
外觀尺寸
|
265×160×53mm(主機)
|
重量
|
1150g
|
標準配置
|
主機、電源適配器、直探頭、斜探頭、探頭連接線
|
可選配件
|
通訊軟件、數據線、探傷試塊、電腦
|
標準配置
1、
|
主機
|
1臺
|
2、
|
直探頭
|
1個
|
3、
|
斜探頭
|
1個
|
4、
|
9V電源適配器
|
1個
|
5、
|
探頭連接線
|
1根
|
6、
|
產品包裝箱
|
1個
|
7、
|
使用說明書
|
1本
|
8、
|
合格證、裝箱卡、保修卡
|
1套
|
選配件
1、PC超聲波探傷儀通訊軟件
2、標準試塊
3、耦合劑
