詳細介紹:

一、應用范圍

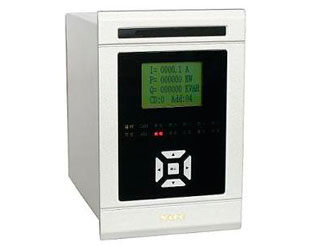

    NSA-3121G為用于35KV及以下電壓等級站用變/接地變保護測控裝置.
二、裝置主要功能
    ● 變電站的在線式五防功能
    ● 變電站的程序化操作功能
保護方面的主要功能有：
    1）二段定時限過電流保護（三相式）；
    2）一段高壓側零序定時限過電流保護(小電流接地選線，可整定為報警或跳閘)；
    3）二段低壓側零序定時限過電流保護；
    4）過負荷保護；
    5）非電量保護；
    6）獨立的操作回路；
    7）分散式故障錄波并能就地顯示及遠傳。
測控方面的主要功能有：
    1）13路遙信開入采集、裝置遙信變位、事故遙信；
    2）正常斷路器遙控分合、小電流接地探測遙控分合；
    3）Ia、Ib 、Ic、I0、Uab、Ubc、Uca、Ua、Ub、Uc、Ux、p、q、COS、Feq 15個模擬量的遙測
    4）開關事故分閘次數統計及事件SOE等；
三、裝置主要特點：
    （1） 系統的主要關鍵技術
      1，模塊化的硬件支撐平臺，主要包括基于BLACKFIN537 DSP的中央處理模件；基于FPGA的系列外圍擴展模件；基于AD7656的系列采集模件等。
      2，模塊化的軟件支撐平臺，基于C/C++的結構化保護測控軟件框架， 差異化產品保護測控系列基于配置生成。
      3，模塊化的功能模塊。其核心的功能模塊主要有：
           傳統保護功能；
           傳統的人機界面功能；
           符合IEC61850標準的通信體系模塊；
           基于網絡103標準的通信體系模塊；
           完善強大的錄波功能，支持COMTRADE-99格式的波形文件輸出；
           完善的調試輸出功能，支持脫離后臺系統的情況下，動作報告、錄波報告、自檢報告、事件序列等信息的輸出，支持部分功能菜單操作過程的記錄，支持IRIGB碼報文記錄、支持內部內存數據查看以及內部變量地址查看（輔助開發調試）
           事故快照功能，可以記錄保存保護動作時當時的保護定值、軟硬壓板等信息，供事故分析使用；
           在線式五防模塊，五防功能由監控系統和裝置實時完成，無需傳統五防鑰匙及獨立五防系統，極大地降低系統造價，增加了可靠性程序順序控制模塊，控制流程可在線編輯，可取代傳統PLC
           基于工業式以太網的過程層GOOSE
    （2）由NSA-3000G系列分散式保護測控裝置構成的綜合自動化系統是一個分層分布式系統，它按一個元件（一個間隔）一套裝置分布式原則設計配置，可直接就地分散安裝在高壓開關柜上，各間隔功能獨立，各裝置之間僅通過網絡聯結，信息共享，這樣整個系統靈活性很強，且任一裝置故障僅影響一個元件，其可靠性也得到了很大提高。
    （3）由于信息的傳遞由網絡系統通過通訊網互聯而實現，取消了常規的二次信號控制電纜，因而站內二次電纜大大簡化，不僅節省了投資，而且減輕了CT、PT負荷，減少了施工難度及維護工作量，節省了的人力物力。
    （4）保護測控裝置中的保護功能獨立，具體體現在以下幾個方面：
            保護功能不依賴通訊網，網絡癱瘓不影響保護正常運行。
            裝置仍舊保留了傳統微機保護所具有的獨立輸入輸出回路及操作回路。
            軟件設計上，保護模塊與其它模塊分開，且先保護后測量，保護模塊具有獨立性。
    （5）提高系統可靠性的措施：
          采用分層分布式系統是提高全站工作可靠性的重要因素，特別是功能獨立于通訊網的各種保護及自動裝置在各間隔的獨立配置，它是變電站安全穩定運行的先決條件。
          裝置的背板端子定義仍舊沿用了傳統模式，它兼容了傳統的操作控制功能，保證在極限工作條件下變電站的運行與控制。
          裝置結構采用全密封設計，精心設計了抗干擾組件，使抗振動能力，抗電磁干擾能力有很大提高。
    （6）人性化友好的人機界面：
          裝置采用大屏幕液晶顯示器，主接線圖參數顯示，漢化樹形菜單，跳閘報告，告警報告，定值整定等都在液晶上有明確顯示，不需對照任何技術資料，現場運行調試人員使用方便。
          裝置內部的任何狀態變化都能在液晶顯示器顯示，包括開入，電壓電流的有效值、相位、功率、電度等。
          采用五鍵組合鍵盤，對裝置操控自如、易學易用。
    （7）由于采用了高性能處理器，結合一些特殊編程手段使它具備了一些同類裝置不具備的優點：
          裝置采用了高速、高分辨率16位的A/D轉換器，實現每周波24點采樣。結合專用的測量CT，及數字信號處理器（DSP）進行計算保證了遙測量的高精度及響應速度。同時能在當?shù)貙崟r完成有功功率、無功功率、功率因素等的計算。
          在不增加硬件開銷的前提下完成對低壓系統的分散故障錄波，并能實現故障波形的遠傳及就地打印。
將保護動作信號在當?shù)亻g隔層就地轉換為遙信信號上傳，減少保護動作報告向調度轉發的時間，使其故障報告?zhèn)鬏斔俣扰c變位遙信等同，便于與調度系統接口，調度端不需另作事件解釋程序。
          每套裝置均設綜合自動化模擬調試功能，該模擬調試模塊的設置使發電機組保護功能調試工作與自動化聯調工作分開，避免了重復工作。
    （8）本裝置具有完善的自檢能力及自校驗功能，基本實現免調校。
