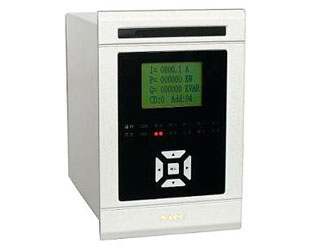

變壓器一體化保護測控裝置



AOD-NSA3178H適用于110KV及以下電壓等級的雙圈、三圈變壓器，需要提供雙套主保護、雙套后備保護的各種接線方式的變壓器，其中低壓側可以接兩分支，Ⅰ側對應高壓側，Ⅱ側對應中壓側，Ⅲ、Ⅳ對應低壓
型       號   AOD-NSA3178H
顏       色
尺       寸

商品詳情


詳細介紹:

一、應用范圍
    AOD-NSA3178H適用于110KV及以下電壓等級的雙圈、三圈變壓器，需要提供雙套主保護、雙套后備保護的各種接線方式的變壓器，其中低壓側可以接兩分支，Ⅰ側對應高壓側，Ⅱ側對應中壓側，Ⅲ、Ⅳ對應低壓側的兩個分支。
二、裝置主要功能
    ◆ 合并器功能
    ◆ 智能單元功能
  保護主要功能有：
    1）差動速斷保護，
    2）二次諧波制動的比率差動保護，
    3）復合電壓閉鎖方向過流，
    4）零序過流，
    5）零序過壓，
    6）間隙零序過流，
    7）TA與TV斷線判別，
    8）分散式故障錄波。
  智能變電站過程層功能有：
    1）基于IEC61850-9-2的SV采樣值傳輸協議；
    2）基于IEC60044-7/8 的FT3轉發或接收；
    3）基于GOOSE的開關量接收（事故跳閘，遙控跳閘，遙信量）；
    4）基于GOOSE的開關量發送（事故跳閘，遙控跳閘，遙信量）；
    5）光纖IRIG-B碼或IEC61588對時；
    6）所有智能變電站過程層功能可由配置工具靈活實現；
三、裝置主要特點
    1、本裝置采用32位ADSP-BF537高性能的處理器擔負保護等功能，完成輸入量的采樣計算，進行動作邏輯判斷直至跳閘。其內含數字信號處理器（DSP）用于遙測計算，快速而準確。
    2、本裝置算法的突出特點是在較高采樣頻率的前提下，實現了在故障全過程對所有繼電器的并行實時計算，裝置有很高的固有可靠性及動作速度。
    3 、差動速斷及比率差動保護性能
      (1) 差動速斷保護實質上為反應差動電流的過電流繼電器，用以保證變壓器內部發生嚴重故障時快速動作跳閘，典型出口動作時間小于15ms。
      (2) 比率差動保護的動作特性如圖，能可靠躲過外部故障時的不平衡電流。

    其中：Id為動作電流，Ir為制動電流，Icdqd為差動電流起動值，Kbl為比率差動制動系數，Ie為變壓器額定電流，圖中陰影部分為保護動作區。
      (3) 采用軟件調整變壓器各側電流的平衡系數方法，把各側的額定電流都調整到變壓器的額定電流（Ie）。
      (4) 采用可靠的TA斷線報警閉鎖功能，保證裝置在TA斷線及交流回路故障時不誤動。
    4、后備保護性能
      (1) 各側復壓閉鎖方向保護的方向指向可以通過控制字靈活整定（指向變壓器或者母線）；
      (2) 使用線電壓作為極化電壓（90°接線），極化電壓過低時使用記憶量，確保母線出口三相短路時，保護具有明確的方向性；




















































詳細介紹:

一、應用范圍
    AOD-NSA3178H適用于110KV及以下電壓等級的雙圈、三圈變壓器，需要提供雙套主保護、雙套后備保護的各種接線方式的變壓器，其中低壓側可以接兩分支，Ⅰ側對應高壓側，Ⅱ側對應中壓側，Ⅲ、Ⅳ對應低壓側的兩個分支。
二、裝置主要功能
    ◆ 合并器功能
    ◆ 智能單元功能
  保護主要功能有：
    1）差動速斷保護，
    2）二次諧波制動的比率差動保護，
    3）復合電壓閉鎖方向過流，
    4）零序過流，
    5）零序過壓，
    6）間隙零序過流，
    7）TA與TV斷線判別，
    8）分散式故障錄波。
  智能變電站過程層功能有：
    1）基于IEC61850-9-2的SV采樣值傳輸協議；
    2）基于IEC60044-7/8 的FT3轉發或接收；
    3）基于GOOSE的開關量接收（事故跳閘，遙控跳閘，遙信量）；
    4）基于GOOSE的開關量發送（事故跳閘，遙控跳閘，遙信量）；
    5）光纖IRIG-B碼或IEC61588對時；
    6）所有智能變電站過程層功能可由配置工具靈活實現；
三、裝置主要特點
    1、本裝置采用32位ADSP-BF537高性能的處理器擔負保護等功能，完成輸入量的采樣計算，進行動作邏輯判斷直至跳閘。其內含數字信號處理器（DSP）用于遙測計算，快速而準確。
    2、本裝置算法的突出特點是在較高采樣頻率的前提下，實現了在故障全過程對所有繼電器的并行實時計算，裝置有很高的固有可靠性及動作速度。
    3 、差動速斷及比率差動保護性能
      (1) 差動速斷保護實質上為反應差動電流的過電流繼電器，用以保證變壓器內部發生嚴重故障時快速動作跳閘，典型出口動作時間小于15ms。
      (2) 比率差動保護的動作特性如圖，能可靠躲過外部故障時的不平衡電流。

    其中：Id為動作電流，Ir為制動電流，Icdqd為差動電流起動值，Kbl為比率差動制動系數，Ie為變壓器額定電流，圖中陰影部分為保護動作區。
      (3) 采用軟件調整變壓器各側電流的平衡系數方法，把各側的額定電流都調整到變壓器的額定電流（Ie）。
      (4) 采用可靠的TA斷線報警閉鎖功能，保證裝置在TA斷線及交流回路故障時不誤動。
    4、后備保護性能
      (1) 各側復壓閉鎖方向保護的方向指向可以通過控制字靈活整定（指向變壓器或者母線）；
      (2) 使用線電壓作為極化電壓（90°接線），極化電壓過低時使用記憶量，確保母線出口三相短路時，保護具有明確的方向性；
