一、AODD-TKDG直流系統接地電阻概述：

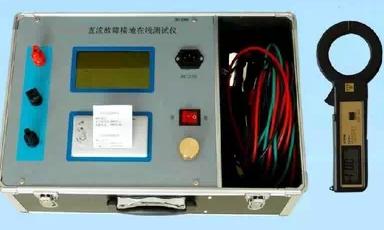

   AODD-TKDG直流系統接地故障測試儀廣泛存在于電力、電信、冶金、石化、紡織等各個領域中，并發揮著重要作用。

    直流系統接地故障會對產生帶來巨大的安全隱患，如果發生單點直流接地故障必須在規定的時間內解決，如果不能快速的解決，系統產生多點接地，后果將不堪設想。傳統的解決方法是將直流系統逐路斷開（斷開時間不超過3秒鐘），看直流系統電壓是否恢復正常，直流系統接地故障測試儀說明書確定好某回路后，再繼續向下一步查找，這種方法費時費力，具有潛在危害性，某些設備是不允許斷開直流系統，因此傳統的直流接地查找方法不理想。采用“直流接地在線測試儀”避免了傳統查找方法的缺陷，可以在不影響直流系統工作的情況下實現快速、安全、有效的查找.
二、直流系統接地故障測試儀產品特點：
    ⒈ 適用于直流220V以下系統。
   ⒉ 測量直流接地電阻值0-20KΩ。
   ⒊ 采用微機操作軟件系統和高精度傳感器，儀器可自動計算接地電阻值、接地電流值、接地電壓值、為查找的故障點提供依據。
    ⒋ 采用消除雜散的分布電容裝置。
    ⒌ 采用日本高精度、抗干擾鉗型表。
    ⒍ 適應環境溫度范圍：-50—400。
   ⒎ 對人體環境安全無影響。\
    ⒏ 在線帶電快速查找電廠或變電站直流系統。
    ⒐ 在存在對電源的干擾。
    ⒑ 可靠程度99%。
三、技術參數：
    ⒈ 輸入電壓：250DC  250AV
    ⒉ 輸出電壓：~15V
   ⒊ 輸入電流：120mA
   ⒋ 輸入功率：30W
   ⒌ 額定電壓：DC220V、 AC220V
   ⒍ 額定功率：220W
   ⒎ 外型尺寸重量：440*290*210（mm）7Kg
四、直流系統接地故障測試儀查找方法：
    ⒈ 插上電源，打開220V交流電源開關
   ⒉ 紅色夾子接正極母線，黑色夾子接負極母線，接地端接地應良好，即直流屏的鐵殼。
    ⒊ 待數據處理完畢，按選擇鍵顯示測試項目，應將光標移至自動檢測，按下“確認”鍵，將自動檢測接地電壓值，接地電流值，接地電阻值，無接地時，接地電壓+110V、-110V‘接地電流值為0A接地阻值為0歐。
   ⒋ 查找接地時，將光標移至連續檢測，按下確認鍵，用鉗形電流表，在直流母線上各支路檢測電流，與測試儀電流比較接近的值，亦為接地支路順此線向下檢測，直至找到接地點。檢測完畢按取消鍵逐步返回。
    ⒌ 如果手動檢測時，檢測到正級接地，不應再手動檢測負極接地。
    如果檢測到負級接地，直流接地電阻故障測試儀說明書不應手動檢測手動正級接地。否則將造成內置保險損壞，儀器將不能使用，必須更換保險后再使用。
    ⒍ 打印：當儀器檢查完畢須打印時，將光標移到打印處，按“確認”開始打印。
五、注意事項：
   ⒈ 信號電源應加在直流故障母線上。
    ⒉ 在查找故障的間歇注意隨時關掉電源
    ⒊ 當各個支路都無明顯接地時，應注意它是否在供電部分，例如：蓄電池、充電機等部位。
    ⒋ 高阻接地故障查找時，應拆除絕緣監察電器接地點。
    ⒌ 個別系統由于充電機濾波效果不好，造成系統存在較大的工頻干擾，查找接地點時應暫時退出充電機。
    ⒍ 本儀器帶電操作，接電時應嚴格按說明書順序，由于操作不當，造成人身傷害及儀器損壞，本公司不承擔任何法律責任。
    ⒎ 本儀器嚴禁打開外殼。否則，廠家不予售后服務。
六、常見故障及原因：

七、安裝打印機：
   按住打印機表面按鈕，打印機前蓋彈起，將打印機打印紙，按打印機里標注的方向將打印紙裝上。
八、產品質量及服務承諾：
   關于產品質量，我公司對用戶鄭重承諾如下：
    用戶購買我公司產品后，若因產品本身質量問題，壹個月內可以換貨，壹年內享受免費維修服務，十年內予以維護。
    若因使用不當，直流接地電阻故障測試儀說明書造成儀器損壞，本公司維修時僅收取材料費用。
