商品詳情

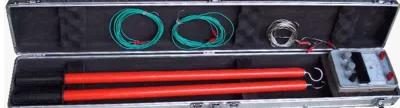

有線核相儀
型號:AODD-THX
一、概述
RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表。根據廣義交流電橋原理。當UA=UA′時,調節r和r′可使電橋平衡,即Xg=0,此時,被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同,而幅值不相等,調節r和r′仍能使電橋平衡。只有當兩端相位不相同時,調節r和r′不能使電橋平衡即Ig=0。此時,被測兩端電壓不是相同位。
,現將試驗結果整理如下:
二、工作原理
RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表。根據廣義交流電橋原理。當UA=UA′時,調節r和r′可使電橋平衡,即Xg=0,此時,被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同,而幅值不相等,調節r和r′仍能使電橋平衡。只有當兩端相位不相同時,調節r和r′不能使電橋平衡即Ig=0。此時,被測兩端電壓不是相同位。
三、測試結果
1、單根核相棒電阻值和外形測量結果見表1。
表1
試 品
額定電壓
(kV)
|
標 稱
長 度
(m/m)
|
實 測
長 度
(m/m)
|
誤差
%
|
標 稱
電阻值
(MΩ)
|
實 測
電阻值
(MΩ)
|
誤差
%
|
10
|
A
|
900
|
865
|
-5
|
100
|
100
|
0
|
A′
|
900
|
865
|
-3.8
|
100
|
100
|
0
|
35
|
A
|
1100
|
1080.3
|
-1.7
|
357
|
380
|
6.4
|
A′
|
1100
|
1080.3
|
-1.7
|
357
|
380
|
6.4
|
110
|
A
|
1100
|
1150
|
4.5
|
660
|
740
|
12
|
A′
|
1100
|
1150
|
4.5
|
660
|
740
|
12
|
2、單根核相棒工頻耐壓試驗結果見表2。
試品額定電壓(kV)
|
試驗電壓
(kV)
|
持續時間
(分)
|
結 果
|
10
|
50
|
5
|
良好
|
35
|
105
|
5
|
良好
|
110
|
300
|
5
|
良好
|
有線核相儀
型號:AODD-THX
一、概述
RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表。根據廣義交流電橋原理。當UA=UA′時,調節r和r′可使電橋平衡,即Xg=0,此時,被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同,而幅值不相等,調節r和r′仍能使電橋平衡。只有當兩端相位不相同時,調節r和r′不能使電橋平衡即Ig=0。此時,被測兩端電壓不是相同位。
,現將試驗結果整理如下:
二、工作原理
RA=RA′為固定電阻核相棒。固定電阻Ra=Ra′可調電阻r與r′和微安表Ig組裝成一只核相表。根據廣義交流電橋原理。當UA=UA′時,調節r和r′可使電橋平衡,即Xg=0,此時,被測兩端電端電壓幅度值和電位相同。如果兩端電壓電位相同,而幅值不相等,調節r和r′仍能使電橋平衡。只有當兩端相位不相同時,調節r和r′不能使電橋平衡即Ig=0。此時,被測兩端電壓不是相同位。
三、測試結果
1、單根核相棒電阻值和外形測量結果見表1。
表1
試 品
額定電壓
(kV)
|
標 稱
長 度
(m/m)
|
實 測
長 度
(m/m)
|
誤差
%
|
標 稱
電阻值
(MΩ)
|
實 測
電阻值
(MΩ)
|
誤差
%
|
10
|
A
|
900
|
865
|
-5
|
100
|
100
|
0
|
A′
|
900
|
865
|
-3.8
|
100
|
100
|
0
|
35
|
A
|
1100
|
1080.3
|
-1.7
|
357
|
380
|
6.4
|
A′
|
1100
|
1080.3
|
-1.7
|
357
|
380
|
6.4
|
110
|
A
|
1100
|
1150
|
4.5
|
660
|
740
|
12
|
A′
|
1100
|
1150
|
4.5
|
660
|
740
|
12
|
2、單根核相棒工頻耐壓試驗結果見表2。
試品額定電壓(kV)
|
試驗電壓
(kV)
|
持續時間
(分)
|
結 果
|
10
|
50
|
5
|
良好
|
35
|
105
|
5
|
良好
|
110
|
300
|
5
|
良好
|
