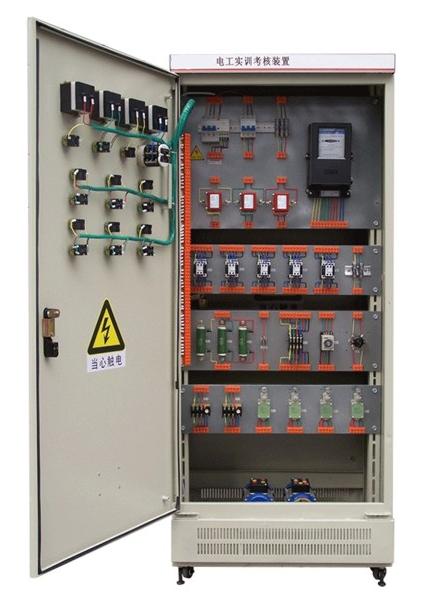

初級電工、電拖實訓考核裝置
型號：AODD-TYKJ-760
初級電工實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器 及配套實驗器材，能完成初級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。二、結構及電器配置：
TYKJ-760型初級電工、電拖實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、技術參數
1、輸入電源：電壓AC380V±5%，電流5A
2、外形尺寸：700×500×1700cm
3、設備重量：230Kg
四、實訓項目
1、單相起動停止控制電路
2、異步電動機點動控制電路
3、異步電動機兩地控制電路
4、異步電動機聯鎖正反轉控制電路
5、雙重聯鎖正反轉控制電路
6、自動順序起動控制
7、手動順序起動控制
8、異步電動機星、三角控制電路
9、異步電動機能耗控制電
10、異步電動機反接制動控制電路
11、自動往返控制電路
12、正反轉點動、起動控制電路
13、帶有點動的自動往返控制電路
14、異步電動機自鎖控制電路
15、異步電動機單向點動、起動控制電路
16、電阻降壓起動控制電路
17、C620-1型車床控制電路
18、電動葫蘆電氣控制電路
19、白熾燈控制電路
20、日光燈控制電路
21、觸摸開關控制白熾燈電路
22、聲控開關控制樓梯白熾燈電路
23、人體感應開關控制樓梯白熾燈電路
24、單相電度表直接安裝電路
25、單相電度表間接安裝電路
26、三相電度表直接安裝電路
27、三相電度表間接安裝電路
28、電壓表、電流表安裝電路
29、一臺電流互感器用于單相回路的接線電路
30、三臺電流互感器接成星形接線電路
31、三臺電流互感器接成三角形接線電路
32、Y3150型滾齒機控制電路
33、單相電動機控制電路
34、電流互感器與電流表配用接線電路
35、兩臺電流互感器差接接線電路
36、萬能轉換開關和電壓表測量三相電壓接線電路
…………………自由設計項目
注：電機配置：2臺三相異步電動機（180W）
五、中級電工、電拖實訓考核裝置（柜式）每臺配置清單
一．電工部分
|
序號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
日光燈實訓組件
|
1
|
套
|
|
|
2
|
彩色燈泡及燈座
|
10
|
套
|
|
|
3
|
單線開關
|
1
|
只
|
|
|
4
|
二線開關
|
1
|
只
|
|
|
5
|
單相漏電開關
|
1
|
只
|
|
|
6
|
三相開關
|
1
|
只
|
|
|
7
|
調光開關
|
1
|
只
|
|
|
8
|
觸摸延時開關
|
1
|
只
|
|
|
9
|
人體感應自動開關
|
1
|
只
|
|
|
10
|
聲光控延時開關
|
1
|
只
|
|
|
11
|
盒式開關
|
1
|
只
|
|
|
12
|
插座
|
2
|
只
|
|
|
13
|
螺旋式溶斷器
|
2
|
只
|
|
|
14
|
4uF電容
|
1
|
只
|
|
|
15
|
單相電度表
|
1
|
只
|
|
|
16
|
單相交流電機
|
1
|
只
|
|
二．電拖部分
|
序號
|
型號
|
名稱
|
數量
|
單位
|
備注
|
|
1
|
D247LE﹣32
|
三相漏電開關
|
1
|
只
|
正泰
|
|
2
|
|
電流互感器
|
3
|
只
|
正泰
|
|
3
|
DT862﹣4
|
三相四線有功電能表
|
1
|
只
|
正泰
|
|
4
|
CJX2﹣0901
|
交流接觸器
|
5
|
只
|
正泰
|
|
5
|
JZ7﹣44
|
中間繼電器
|
2
|
只
|
正泰
|
|
6
|
JR36﹣20
|
熱繼電器
|
3
|
只
|
正泰
|
|
7
|
|
螺旋式熔斷器
|
4
|
只
|
正泰
|
|
8
|
YBLX﹣19/21
|
行程開關
|
4
|
只
|
正泰
|
|
9
|
ST3
|
