文丘里變風量調節閥 文丘里定風量調節閥?? 變風量文丘里閥



閥門可在閥端壓降150Pa~750Pa的范圍內實現壓力無關控制;
型       號   AOD-RH300
顏       色
尺       寸

商品詳情

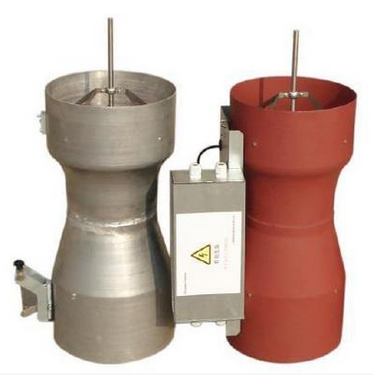

文丘里變風量調節閥 文丘里定風量調節閥  變風量文丘里閥

型號:AOD-RH300

文丘里變風量調節閥主要特點:

壓力無關控制:閥體中滑閥體內安裝機械式壓力補償元件,根據風道出入口壓差進行自動壓力補償,確保風閥在靜壓變化時保持設定點恒定風量;閥門可在閥端壓降150Pa~750Pa的范圍內實現壓力無關控制;



l準確氣流控制:通過氣流速度控制器組件定位,風量可以得到迅速調整,風量控制精度±5%;




l風量調節控制范圍大:風量60m3/h~16990m3/h,小風量與風量之比可達117~120;




l快速響應:對控制信號和風道靜壓變化的反應時間:<1秒;




l抗粉塵,免維護:與常規蝶閥同類產品相比較,因?yàn)楸鞠盗挟a(chǎn)品沒有風量(或壓差)傳感器,所以免除了因傳感器臟堵導致系統失靈的安全事故發生,提高了產品的穩定性和耐久性。




l高度防腐處理:閥體采用特殊耐腐蝕表面涂層處理(特殊要求可提供特富龍涂層),運動部件采用304(或316)不銹鋼材質,是的本產品可以在高強度腐蝕條件下長期安全運行;




l控制模式切換與遠程通訊功能:本產品具有控制模式切換功能(軟件具備多種運行模式,只需設定即可轉變閥門運行控制狀態)和遠程通訊功能(Modbus協議),可與PLC控制器通過RS485通訊連接。




l高可靠性,質優價平,服務周到:國產化優質產品,運行可靠,質優價廉,提供24小時服務。


二、RHV系列文丘里變風量調節閥技術特性:

1、基本結構:




l閥體:采用3mm厚防銹鋁板旋壓制作(可選擇特殊耐腐蝕涂層處理)。




l閥桿:φ12mm/SUS316不銹鋼



l滑動軸承:復合材料的Teflon?軸承。




l閥芯及彈簧:PP組件+316不銹鋼彈簧



l滑閥:1.5mm厚防銹鋁板




l閥體保溫:采用柔性15mm福樂斯保溫板。



l材質選用原則:所有選用元件和材料均符合CE標準。



2、運行環境:




l溫度:050℃



l相對濕度:090




l噪音:低聲能級設計以達到或超過ASHRAE要求。



3、性能:




l壓力無關使用條件:閥門在壓降150750Pa的范圍內與壓力無關。



l控制精度:風量控制精確到氣流控制信號的±5(閥前、閥后無需附加的直風道)




l空氣流量控制范圍:6016990m3/hr。



l對控制信號變化的反應時間:<1秒。




l對風道靜壓變化的反應時間:<1秒。



4、文丘里閥控制器:











l電源要求:24V AC/DC±10%)




l輸入響應時間:10ms



l控制信號:010VDC。




l反饋信號:010VDC。



l報警信號:無源節點。




l通訊接口:RS-232RS-4851個        直線快速電動執行器    壓差開關及微壓差變送器(任選件)



l通訊協議:Modbus




l電源要求:24V AC/DC±10%)



l全程運行時間:2.5s~5s




l控制信號:2(0)10VDC。



l反饋信號:2(0)10VDC



6、使用要求:




lVAV使用要求:



電源:24V  AC/DC±10%

功耗:采用快速電動執行器(2.5s~5s)時:?jiǎn)伍y體、雙閥體:70VA;三閥體、四閥體:140VA;


采用慢速電動執行器(60s)時:?jiǎn)伍y體、雙閥體:35VA;三閥體、四閥體:70VA;

控制信號:010VDC


反饋信號:010VDC

報警信號:無源節點。




lBAV雙穩態閥氣動執行器對壓縮空氣要求:



壓縮空氣壓力:0.15MPa0~10%,經20微米的過濾器過濾,CAV除外)

壓縮空氣用量:(僅適用于雙穩態控制(BSV)產品,均為間歇性用氣裝置)


單閥體和雙閥體:0.16/min

三閥體和四閥體:0.32/min


三、RHV系列文丘里變風量調節閥及籠架閥產品規格表



 整套設備包括文丘里變風量調節閥+位移門高傳感器(1米高)和通風柜控制器

文丘里變風量調節閥 文丘里定風量調節閥

型號:AOD-RH300

文丘里變風量調節閥主要特點:

壓力無關控制:閥體中滑閥體內安裝機械式壓力補償元件,根據風道出入口壓差進行自動壓力補償,確保風閥在靜壓變化時保持設定點恒定風量;閥門可在閥端壓降150Pa~750Pa的范圍內實現壓力無關控制;



l準確氣流控制:通過氣流速度控制器組件定位,風量可以得到迅速調整,風量控制精度±5%;




l風量調節控制范圍大:風量60m3/h~16990m3/h,小風量與風量之比可達1:17~1:20;




l快速響應:對控制信號和風道靜壓變化的反應時間:<1秒;




l抗粉塵,免維護:與常規蝶閥同類產品相比較,因?yàn)楸鞠盗挟a(chǎn)品沒有風量(或壓差)傳感器,所以免除了因傳感器臟堵導致系統失靈的安全事故發生,提高了產品的穩定性和耐久性。




l高度防腐處理:閥體采用特殊耐腐蝕表面涂層處理(特殊要求可提供特富龍涂層),運動部件采用304(或316)不銹鋼材質,是的本產品可以在高強度腐蝕條件下長期安全運行;




l控制模式切換與遠程通訊功能:本產品具有控制模式切換功能(軟件具備多種運行模式,只需設定即可轉變閥門運行控制狀態)和遠程通訊功能(Modbus協議),可與PLC控制器通過RS485通訊連接。




l高可靠性,質優價平,服務周到:國產化優質產品,運行可靠,質優價廉,提供24小時服務。

二、RHV系列文丘里變風量調節閥技術特性:

1、基本結構:




l閥體:采用3mm厚防銹鋁板旋壓制作(可選擇特殊耐腐蝕涂層處理)。




l閥桿:φ12mm/SUS316不銹鋼



l滑動軸承:復合材料的Teflon?軸承。




l閥芯及彈簧:PP組件+316不銹鋼彈簧



l滑閥:1.5mm厚防銹鋁板




l閥體保溫:采用柔性15mm福樂斯保溫板。



l材質選用原則:所有選用元件和材料均符合CE標準。



2、運行環境:




l溫度:0~50℃



l相對濕度:0~90%




l噪音:低聲能級設計以達到或超過ASHRAE要求。



3、性能:




l壓力無關使用條件:閥門在壓降150~750Pa的范圍內與壓力無關。



l控制精度:風量控制精確到氣流控制信號的±5%(閥前、閥后無需附加的直風道)




l空氣流量控制范圍:60~16990m3/hr。



l對控制信號變化的反應時間:<1秒。




l對風道靜壓變化的反應時間:<1秒。



4、文丘里閥控制器:











l電源要求:24V AC/DC(±10%)




l輸入響應時間:10ms



l控制信號:0~10VDC。




l反饋信號:0~10VDC。



l報警信號:無源節點。




l通訊接口:RS-232、RS-485各1個        直線快速電動執行器    壓差開關及微壓差變送器(任選件)



l通訊協議:Modbus




l電源要求:24V AC/DC(±10%)



l全程運行時間:2.5s~5s




l控制信號:2(0)~10VDC。



l反饋信號:2(0)~10VDC



6、使用要求:




lVAV使用要求:



電源:24V  AC/DC(±10%)

功耗:采用快速電動執行器(2.5s~5s)時:?jiǎn)伍y體、雙閥體:70VA;三閥體、四閥體:140VA;


采用慢速電動執行器(60s)時:?jiǎn)伍y體、雙閥體:35VA;三閥體、四閥體:70VA;

控制信號:0~10VDC。


反饋信號:0~10VDC

報警信號:無源節點。




lBAV雙穩態閥氣動執行器對壓縮空氣要求:



壓縮空氣壓力:為0.15MPa(0~+10%,經20微米的過濾器過濾,CAV除外)

壓縮空氣用量:(僅適用于雙穩態控制(BSV)產品,均為間歇性用氣裝置)


單閥體和雙閥體:0.16升/min

三閥體和四閥體:0.32升/min


三、RHV系列文丘里變風量調節閥及籠架閥產品規格表



 整套設備包括文丘里變風量調節閥+位移門高傳感器(1米高)和通風柜控制器
