詳細介紹:
一、產品概述

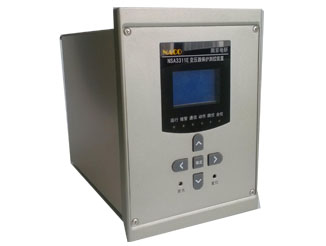

AOD-NSA3321E系列微機保護測控裝置系采用國外先進技術，是針對我國繼電保護特殊要求而研制開發的微機保護測控裝置，適用于10kV及以下的各電壓等級配電系統，作為輸電線路、小型變壓器，大型異步電動機保護；既可直接安裝于高壓開關柜上，也可集中組屏安裝。
AOD-NSA3321E適用于10KV及以下電壓等級的經小電阻接地系統，作為站用變壓器保護測控裝置，可在開關柜儀表面板上就地安裝。
二、裝置主要功能
保護功能：
1）二段定時限過電流保護（三相式）；
2）三段零序定時限過電流保護；
3）過負荷保護；
4）非電量保護；
5）故障錄波；
6）獨立的操作回路。
四遙功能：
1）13路遙信開入采集、裝置遙信變位、事故遙信；
2）常斷路器遙控分合、小電流接地探測遙控分合；
3）P、Q、Ia、Ib、Ic、COS六個模擬量的遙測；
4）開關事故分閘次數統計及事件SOE等；
三、裝置主要特點
◆ 采用工業級、穩定性、可靠性高的超大規模集成電路，滿足高壓開關柜內惡劣的工作環境運行要求。
◆ 故障全過程中繼電器的并行實時計算，安全靈敏速動。
◆ 強抗干擾能力：硬件設計采用了多種隔離、屏蔽措施；軟件設計采用數字濾波技術和良好的保護算法及其他抗干擾措施。
◆ 硬件、軟件采用了標準化、模塊化設計，便于現場維護：在標準化硬件的基礎上，采用了各種標準化軟件模塊化組態后，可構成不同的保護功能配置。如果用戶需要更多的保護功能，用戶可以簡單、可靠地升級。
◆ 人機接口功能強大，全漢化液晶顯示，菜單式操作。
◆ 配有標準RS485通訊口、B碼對時口，可選配以太網口，構成計算機通信網絡。
◆ 裝置采集狀態量及遙測量并向遠方傳送，其中遙信變位優先發送。
◆ 裝置能通過通信實現故障報告上傳、對時、定值調用和修改、定值區切換、遙控合閘和分閘等命令。
◆ 全過程故障錄波，再現保護動作瞬間故障狀態。
◆ 裝置用于直流供電系統，同樣也適用于交流供電系統。
◆ 自適應開關操作回路。
