產品介紹：

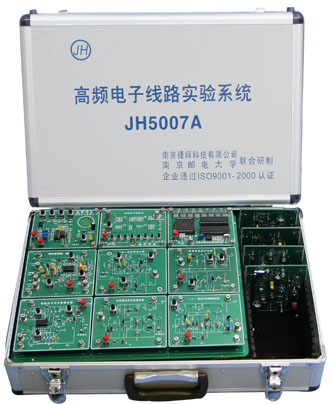

AOD-JH5007A+
為緊密配合高頻電子電路的教學需求，本新型高頻電子電路綜合實驗系統以建 立一個完整的無線傳輸系統為設計目標，將系統中各個組成部分分解為多個功能模塊，涵蓋了課堂教學各章 節的大部分可操作實驗。包括：LC、晶體正弦波振蕩電路實驗、集成乘法器幅度調制與同步解調實驗、二極 管包絡檢波實驗、變?nèi)荻O管調頻實驗、電容耦合相位鑒頻實驗、集成鎖相環基本原理實驗、鎖相環調頻發 送與鑒頻接收實驗、高頻諧振功率放大器實驗、小信號單、雙調諧放大器實驗、晶體二極管、晶體三極管及 集成乘法器混頻電路實驗、中頻放大器實驗、二次變頻、無線電發射與接收實驗等等。
系統特點：
1，模塊化設計，可根據需要靈活搭配組合，各個模塊可單獨進行基礎性實驗 ，也可有序構成系統進行綜合應用性實驗；
2，系統中包括獨立的低頻信號源模塊，具備方波、三角波和正弦波三種低頻 信號源，頻率范圍20Hz-700KHz，幅度0~10Vpp。并包括話筒及合成音頻芯片，并配備低頻放大器和揚聲器， 以擴充調制信號的種類和檢測方法，增強直觀體驗。
3，系統中包括高頻DDS信號源模塊，以專用頻率合成芯片為核心，可在 0.001MHz-60MHz頻率范圍內以0.001MHz為步進單位通過按鍵任意調節，由于頻率取決于高頻晶體振蕩器，故 信號源的穩定度極高，輸出幅度連續可調；
4，系統設有專門的頻率計模塊，頻率測試范圍16Hz-60MHz；
5，模塊之間的高頻信號接口采用高頻插頭座及同軸電纜連接，信號失真小， 性能穩定可靠；
6，可以對調制與解調的音頻信號進行直觀的了解；
7，利用其中的模塊可以搭建完整的AM、FM無線傳輸系統。標配實驗系統采用 10.7MHz標準常用FM收音機中頻頻率，混頻輸出采用455KHz標準頻率；
8，系統（選配）采用20-50MHz頻率作為高頻發射、接收頻率，10.7MHz作 為中頻頻率，455KHz作為第二中頻頻率構建較復雜的當于FM調頻波段的無線通信系統；并以500KHz-2MHz 頻率作為高頻發射、接收頻率，455KHz作為中頻頻率構建相當于中波廣播波段的無線通信系統；
|
