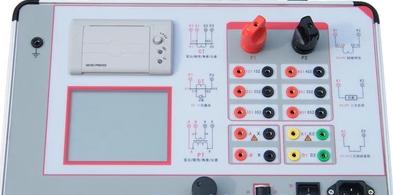

大容量互感器綜合特性測試儀
型號：AODD-DRL
測試儀主要測試功能：（見表1）
|
CT（保護類、計量類）
|
PT
|
|
? 伏安特性（勵磁特性）曲線
|
? 伏安特性（勵磁特性）曲線
|
|
? 自動給出拐點值
|
? 自動給出拐點值
|
|
? 自動給出5%和10%的誤差曲線
|
? 變比測量
|
|
? 變比測量
|
? 極性判斷
|
|
? 比差測量
|
? 比差測量
|
|
? 相位（角差）測量
|
? 相位（角差）測量
|
|
? 極性判斷
|
? 交流耐壓測試
|
|
? 一次通流測試
|
? 二次負荷測試
|
|
? 交流耐壓測試
|
? 二次繞組測試
|
|
? 二次負荷測試
|
? 鐵心退磁
|
|
?二次繞組測試
|
|
|
? 鐵心退磁
|
|
表1
5. 測試儀主要技術參數： （見表2）
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
設備輸出
|
0～2500Vrms， 5Arms（20A峰值）
|
|
大電流輸出
|
0～1000A
|
|
勵磁精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
二次繞組
電阻測量
|
范圍
|
0.1～300Ω
|
|
精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
二次實際
負荷測量
|
范圍
|
5～1000VA
|
|
精度
|
≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA
|
|
相位測量
（角差）
|
精度
|
±4min
|
|
分辨率
|
0.1min
|
|
比差
|
精度
|
≤0.05%
|
|
CT
變比測量
|
范圍
|
≤25000A/5A（5000A/1A）
|
|
精度
|
≤0.5%
|
|
PT
變比測量
|
范圍
|
1～500KV
|
|
精度
|
≤0.5%
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg
|
