一、產品概述：

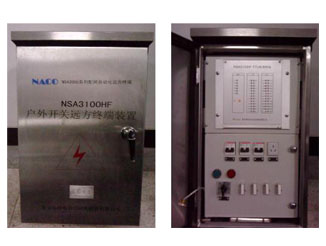

  FTU用于柱上開關（10kV線路上的斷路器、負荷開關）的遠方監控保護，安裝在戶外不銹鋼控制箱中。FTU通過IEC60870-5-101、IEC60870-5-104規約將數據轉發到配網自動化子站或配網控制中心，滿足配網自動化的要求。

二、產品功能特點：
  主要功能:
    ◆ 16路開關量變位遙信，開關量輸入為24V光電隔離輸入；
    ◆ 2組三相交流電壓和1組三相交流電流模擬量輸入(供保護和測量使用)，其基本內容有電壓、電流、頻率、功率及功率因數；
    ◆ 2路直流量變送器輸入和一組蓄電池開始或停止活化遙控；
    ◆ 4路無源空節點遙控輸出；
    ◆ 遙測越限告警及上傳；
    ◆ 饋線停電自動識別并上傳停電時刻負荷數據；
    ◆ 遙測定時保存功能，保存周期可設置；
    ◆ 裝置告警、遙控操作、參數修改事件記錄及事件SOE；
    ◆ 可就地、遠方操作；
    ◆ 多種通訊規約可供選擇：如101、104。
    ◆ 配置多種接口，如：串口RS232、RS485及10/100M以太網通訊口。
  硬件結構:
   本裝置主要包括：
    ◆ 電源板：裝置電源輸入、2路直流量變送器輸入和一組蓄電池開始或停止活化遙控輸出；
    ◆ 管理板：RS232、RS485及10/100M以太網通訊口；
    ◆ 保護測控板：6路交流電壓3路交流電流輸入、1路零序電流輸入、16路遙信輸入、4路遙控輸出；
    ◆ 通訊板：藍牙、GPRS模塊(兩種模塊可選配)。
    ◆ 配置原則：全部插件標配，外加蓄電池、充放電模塊空開燈裝在不銹鋼柜子中。
  主要特點:
  NSA3100HF配網自動化饋線終端采用高性能ARM9嵌入式芯片+ARM7微處理器，構成多CPU結構，軟件實現模塊化、平臺化，運行速度快，處理能力強，存儲容量大，可擴展性好。
    ◆ 裝置采用表面貼裝技術，選用高性能、高可靠性工業級芯片，外圍電路嚴格匹配，從而保證裝置運行的可靠性；
    ◆ 使用先進的嵌入式操作系統，極大地滿足了系統和數據處理的實時性；
    ◆ 具備多級看門狗，保證了裝置的可靠運行；
    ◆ 大容量的存儲空間，可以保存各種數據便于日后分析，如操作記錄、遙測定時數據、遙測極值數據、遙測越限記錄、SOE事件記錄等, 并能生成歷史曲線查看；
    ◆ 采用標準數據存儲結構及標準通訊規約，便于和子站連接；
    ◆ 裝置各種采集量可以按需配置，通過配置軟件設置，使用靈活方便；
    ◆ 內部集成多種通訊規約與子站通訊，具有信息傳送可靠性高、速度快等優點；
    ◆ 裝置通訊資源豐富，通過配置軟件可以自由配置各種任務(包括調試任務)；
    ◆ 裝置無需任何規約轉換設備，可直接接入各種外部智能設備，減少總的設備數量，節約投資；
    ◆ 采用高可靠性元器件，如繼電器、連接器等，保證動作的正確性；
    ◆ 裝置可接入B碼對時，也可通過軟件對時；
    ◆ 裝置插件前插式結構，結構緊湊，安裝使用方便，可當?shù)丶斑h方維護；
    ◆ 附帶功能強大的調試維護軟件，實現豐富的測量、記錄、監視、控制等功能，支持各種歷史數據的查詢和導出功能；
    ◆ 完善的保護功能，根據定值可適應電流型、電壓型開關。
