一、產品概述：

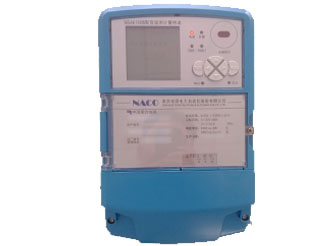

  AOD-NSA6100B智能配變監控終端 (以下簡稱終端)是基于嵌入式軟硬件開發平臺下開發的新一代配變監測優化終端，集成度高、技術先進，功能強大，采用GPRS/ GSM等無線通信方式，廣泛適用于農村電網和城市低壓配電網中。終端對公用配電臺區的各種數據進行采集，分析，歷史數據存儲；終端根據電網實時數據自動進行無功補償，電能質量監測；終端支持遠程控制，遠程通訊，遠程軟件升級，總表抄錄等，是一款集多種功能于一身的智能化低壓配電產品。

二、產品功能特點：
  主要功能:
    ◆ 高速DSP采樣，A/D轉換精度不低于0.01%，性能優越。
    ◆ 嵌入式Linux平臺，系統運行高度穩定可靠。
    ◆ 支持GPRS、WIFI、以太網、無線專網（230MHZ）和電力載波通信等多方式通信接口，靈活方便。
    ◆ 環境監控無人值守。
    ◆ 保護功能，保障電網安全運行。
    ◆ 諧波處理和無功補償功能，保障電網經濟運行。
    ◆ 有完善的電磁兼容設計，具有極強抗干擾能力，可靠性高。
    ◆ 有接地故障保護功能，非故障相達到1.9倍標稱電壓產品無損壞。
    ◆ 滿足《Q/GDW 615農網智能配變終端功能規范和技術條件》標準要求。
    ◆ 配變監測計量功能。
    ◆ 數據集中器功能。
    ◆ 電能信息采集功能。
    ◆ 遙控和負荷控制。
    ◆ 無功補償功能。
硬件結構:
  AOD-NSA6100B型終端包括：主機、通訊模塊、液晶顯示、載波抄表模塊、操作按鈕、端子等部分。終端各部分介紹：
    ◆ 終端上面板共包括4個部分：LED狀態指示燈、紅外收發窗口、液晶顯示窗口和控制按鍵。
    ◆ LED指示燈：為用戶提供電源指示、故障指示，電能脈沖輸出指示。
    ◆ 紅外收發窗口：提供紅外接收裝置，方便用戶使用紅外手抄儀下發和查詢終端參數設置。
    ◆ 液晶窗口：顯示終端采集信息，供用戶查詢。
    ◆ 按鍵：上下鍵為移動翻頁按鈕；左鍵為取消按鈕，可返回上級菜單；右鍵為確定選擇按鈕。
    ◆ 無功補償模塊：本地無功補償。
    ◆ 通訊模塊：用于終端上網使用，用戶可選GPRS和CDMA兩種上網方式。
    ◆ RS232調試模塊：方便用戶在當?shù)貙K端進行調試、設置、下載程序。
主要特點:
    ◆ 符合國家電網公司新頒布的《Q/GDW129-2005電力負荷管理系統通用技術條件》、《Q/GDW130-2005電力負荷管理系統數據傳輸規約》對終端的要求。支持DL/T645-1997多功能電能表通訊規約以及業內多種國內外表計協議。
    ◆ 主CPU采用嵌入式32位系統，實時運算處理能力強。配有不掉電工作RAM和高性能CPU監控芯片。設備工作穩定可靠，在掉電的情況下也不會丟失數據。采用了頁面管理技術，配有大容量flash內存，可進行數據存儲，終端在未接到刷新命令前，無論斷電與否均可保存數據。
    ◆ 數據存儲采用了TureFFS專利技術，使用壽命是FLASH的10倍。
    ◆ 采用自行開發的TCP/IP及FTP協議庫，終端聯網速度更快，聯網過程可控，支持當?shù)?遠方軟件及電表規約庫的在線升級，遠程升級可選FTP或TCP/IP方式，升級速度快（<10分鐘）
    ◆ 模塊化設計，接口完善；可靈活配置通信模塊（選配不同插件），支持GSM/CDMA/230電臺/以太網等有無線網通通信方式。支持天線一體化，內置、外置方式可變。
    ◆ 完善的電磁兼容及可靠性設計，雙看門狗電路，確保終端運行安全可靠且易于維護。
    ◆ 特別配置直流采用，采集4-20mA傳感器信號，方便變壓器參數采集。
    ◆ 專用交流采樣DSP，參數完整，支持19次諧波采集。
    ◆ 特別設計的電源模塊，寬電壓輸入，使用三相電源供電，在缺兩相（三相四線模式）或一相（三相三線模式）均可正常工作。
    ◆ 采用高精度不掉電實時時鐘模塊。
    ◆ 終端具有數據集中器抄表功能。
    ◆ 終端具備很強的自檢功能。
    ◆ 無功投切功能，多組電容器組分組循環投切，依據國家標準，以無功功率為投切依據。
