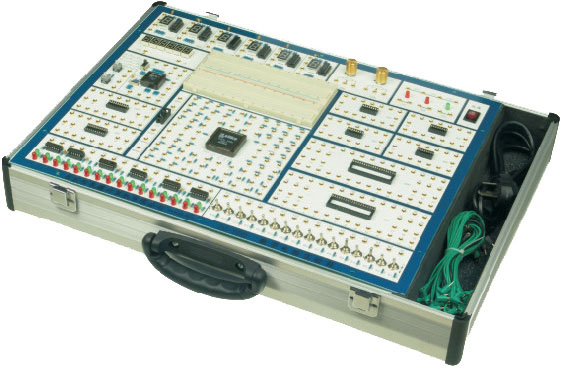

產品介紹：
一、系統組成
1、電源： 交流輸入：220V±10% 、50Hz
直流輸出：±12V/0.3A 、 5V/2A
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、固定頻率脈沖源7路，輸出均為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、
100KHz、1MHz；
4、時序脈沖發生電路及啟?？刂齐娐??？僧a生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
5、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz
6、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
7、十六位邏輯電平指示燈：紅色表示高電平‘1’，綠色表示低電平‘0’。
8、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路。供數字鐘、日歷等實驗顯示用。
9、可變電位器2只，阻值分別22K，100K。
10、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供鎖緊插座共8只，其中40芯2只，20芯2只，16芯4只，可插8芯～40芯的種IC。
（2）臺灣產面包板二塊，可接插電阻、電容、穩壓管、二極管、三極管等元器件。
11、EDA擴展區，標準配置為Lattice 1032實驗板，也可根據學校要求選配，如Lattice 4256，Altera EPM7128s、Altera EP1K30、Altera EP1K100、Xinlix 95108等實驗板。
二、實驗項目
1、同“DJ-SD1型數字電路實驗箱”
2、EDA器件開發設計實驗
1、 單元電路設計實驗：
（1）常用門電路設計； （2）編碼器/譯碼器設計； （3）觸發器及時序電路設計；
（4）同步/異步計數器設計； （5）鍵盤掃描實驗； （6）加法器實驗
2、綜合設計實驗：
（1）SSI組合電路的設計與冒險競爭觀察；（2）MSI組合電路的設計；（3）可讀寫寄存器的設計。
3 研究創新實驗：
（1）數字頻率計； （2）數字電子鐘設計； （3）十字路口交通燈自動控制器的設計；
（4）出租車計費器的設計； （5）數字濾波器設計； （6）DAC、ADC模型設計；
（7）數字模擬綜合系統設計
DJ-SD6型數字電路實驗箱
一、系統組成
1、電源： 交流輸入：220V±10% 、50Hz
固定直流輸：出5V/2A、-5V/0.5A、±12V/0.5A 、；
可調直流輸出：+1.2V～+12V（/0.5A）、-1.2V～-12V（/0.5A）
2、手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖源：0～1MHz。
4、固定頻率脈沖源16路，輸出為TTL電平：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；
5、時序脈沖發生電路及啟?？刂齐娐贰？僧a生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、六位高精度數字頻率計，測量范圍：0-9.9999MHz ，誤差<1Hz。
7、十六位邏輯電平輸入開關：可輸入低電平‘0’、高電平‘1’（為正邏輯）。
8、十六位邏輯電平指示燈：指示燈亮表示高電平‘1’，指示燈滅表示低電平‘0’。
9、數碼管顯示：四位由七段LED數碼管組成的BCD碼譯碼顯示電路，及2位七段LED數碼管。供數字鐘、日歷等實驗顯示用。
10、揚聲器及驅動電路?？捎米鲿r鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關二組。提供BCD輸入。
12、邏輯筆，紅色：高電平；綠色：低電平；橙色：高阻；
13、可變電位器4只，阻值分別1K，50K，100K，680K。
14、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供40芯鎖緊插座2只，20芯鎖緊插座3只，16芯鎖緊插座4只，14芯鎖緊插座4只，可插8芯～40芯的各種IC。
（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展。
二、實驗項目
同DJ-SD1
|
