商品詳情

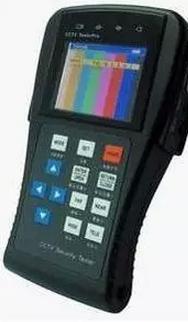

視頻監控測試儀
型號：AODD-STest-891
應用范圍
·視頻監控工程安裝和維護
·快球、攝像頭檢測
·視頻傳輸通道檢測
·PTZ云臺協議控制
產品特點
·中文操作介面，菜單友好、簡潔、美觀、易用
·2.8英寸高清晰TFT-LCD屏幕
·視頻信號衰減測量
·DC12V 1A電源輸出，為攝像機提供應急電源
·音頻測試，測試前端拾音器的音頻信號
·圖像發生器，發送多種制式彩色圖型條（白、黃、青、綠、粉、紅、藍、黑）
·首創地址掃描功能，快速尋找RS485通信地址
·云臺續轉測試，測試云臺連續轉動是否正常NEW
·低功耗，工作時間長達15時小
·LCD顯示屏的亮度、對比度、色彩飽和度可調
·PTZ控制協議代碼捕捉和顯示
·NTSC，PAL自動識別，自動適應
·支持Pelco-D、Pelco-P、SAMSUNG等 二十多種控制協議
·可調用快球的菜單，對其進行設置
·支持RS232和RS485接口，速率可調150-19200bps
·網線測試功能（真正測試2線和2線以上的各種接法，并顯示測試編號）
·電池電量圖型化實時顯示，直接簡潔
·可直接充電，可使用外接電源
·有自動省電（低功耗模式）功能，使用時間更長
·簡單易用，操作者幾乎可免培訓迅速上手
產品功能
1．2.8英寸高清晰LCD監視器，顯示攝像機圖像
DL07-STest-891視頻監控測試儀，內置高清晰大屏幕數字LCD監視器，通過該儀表的VIDEO IN接口連接前端攝像機，可直觀方便地看出攝像機圖像效果。
LCD監視器亮度、對比度、色彩飽和度可調，適合野外施工和維護。
2．多制式圖像發生器發送彩色條，檢測監控傳輸通道
DL07-STest-891可通過視頻OUT端口，發送多種制式（PAL，NTSC）彩色圖型條，圖型條有：白、黃、青、綠、粉、紅、藍、黑共八種顏色，通過監控中心的監視器是否接收到彩色圖型條來判斷視頻通道是否正常傳輸，同時，通過監控中心接收到的彩色圖型條，可以判斷是否因為傳輸有衰減或干擾造成顏色偏差。該設備也可由視頻OUT端口發送彩色圖案，同時在IN端口接收并顯示，適合視頻傳輸?shù)默F(xiàn)場檢測，如視頻光端機、視頻線纜等。
3．12V電源輸出，為攝像機供電
DL07-STest-891視頻監控測試儀專門為攝像機的供電而設計了12V 1A的電源輸出端口，為攝像機提供臨時的供電。主要應用于一些攝像機的現場演示和測試，同時，對于一些需要安裝攝像機的場地，因為項目實施之前現場沒有電源，必須找到臨時的電源為攝像機供電，STest-891的供電輸出就發揮了必要的作用。
4．音頻測試功能，測試前端音頻設備的聲音是否正常
DL07-STest-891視頻監控測試儀的音頻測試功能，可以對視頻監控前端的拾音器等音頻設備進行測試。
5．球機或解碼器PTZ控制
DL07-STest-891視頻監控測試儀內置Pelco-D/P，SAMSUNG，Panasonic等二十多種PTZ控制協議，通過自身的RS485或RS232接口，用戶可以控制云臺的上、下、左、右轉動，以及調整一體機的變焦、聚焦、光圈大小。
6．預置位的設置、調用及球機參數的設置
DL07-STest-891視頻監控測試儀支持云臺預置和調用功能，將球機將當前狀態下云臺的水平角度、傾斜角度和攝像機鏡頭焦距等位置參數保存到該儀表中，也能通儀表快捷調出預置位。
DL07-STest-891視頻監控測試儀能通過預置位調用快球的主菜單，編輯球機各項參數。
7．RS485地址掃描功能，協助工程師查找快球的地址
DL07-STest-891視頻監控測試儀獨特的地址掃描功能，可以快速協助工程師查找快球的地址。維護工程對于一些需要維護的快球，有可能不知道快球的地址，如果要拆下快球來檢查，工作量比較大。STest-891獨立的掃描功能，可以幫助工程師查找球機的地址。
8．UTP網線測試
DL07-STest-891獨特的網線測試功能，通過儀表上的UTP Cable Test測試端口，可以測試出各種網線的連接方式（任意兩線或兩線以上），甚至視頻監控工程的各種RJ45連接，都可以快速、準確顯示出來。簡單、方便、實用。
DL07-STest-891也是布線工程的分線器，它除了顯示UTP網線的連接方式，同時也顯示了網線編號，工程師能夠準確的判斷并標記該網線的始端和末端位置，從而在繁雜的網線堆中快速理順網線連接。
9．數據捕捉功能
儀表可通過RS485/RS232接口捕捉鍵盤或DVR發過來的控制協議代碼，檢驗監控中心機房發送過來的PTZ控制命令數據是否能正常收到，驗證RS485/RS232數據傳輸。
10．聚合物鋰電池和DC 5V外接電源供電，電池電量圖型實時顯示
采用大容量聚合物鋰電池供電，更加安全可靠，性能更加穩定。充電時間短，電池充電時間4小時，而儀表連續工作長達15個小時。
11．中英文菜單，操作簡單
中、英文操作介面，兩種語言可選，儀表的操作菜單友好、簡潔、美觀、易用。
>技術指標
|
產品型號
|
DL07-STest-891（Ⅳ代）
|
|
視頻信號測試
|
|
視頻制式
|
NTSC/PAL自動適應
|
|
視頻信號
|
1Vpp
|
|
顯示屏幕
|
2.8英寸數字LCD彩色屏幕,分辨率960 x 240
|
|
顯示屏調整
|
LCD顯示屏的亮度、對比度、色彩飽和度可調
|
|
視頻輸入/輸出
|
1路Video IN BNC輸入，1路Video OUT BNC輸出
|
|
12V電源輸出
|
|
電源輸出
|
輸出DC12V 1A直流電源，為攝像機提供 應急工作電源
|
|
音頻測試
|
|
音頻測試
|
輸入一路音頻信號，測試聲音是否正常
|
|
云臺控制測試
|
|
通訊接口
|
可同時支持RS232/RS485總線
|
|
通訊協議
|
兼容Pelco-D/P、Samsung、Panasonic、Lilin、Yaan等二十多種協議
|
|
波特率
|
150，300，600，1200，2400，4800，9600，19200bps
|
|
彩色圖像發生器
|
|
圖像發生器
|
通過視頻OUT端口，發送PAL/NTSC多制式彩色圖型條視頻測試信號
|
|
UTP網線測試
|
|
網線測試
|
測試任意兩線或兩線以上的網線，并在屏幕上顯示連接順序和網線編號
|
|
協議代碼捕捉
|
|
協議代碼捕捉
|
可接收、顯示控制設備發出的RS485/RS232協議代碼數據
|
|
電 源
|
|
外接電源
|
DC 5V（2A）
|
|
電池供電
|
內置3.7V聚合物鋰電池，容量2800mAh
|
|
充 電
|
充電3-4小時,一次充電完成可正常使用15小時
|
|
省電功能
|
低功耗，自動待機省電功能，電池電量圖標實時顯示
|
|
系統參數
|
|
操作設置
|
中文、英文OSD菜單，可選
|
|
自動待機
|
關閉/5-60分鐘
|
|
鍵盤聲音
|
開啟/關閉
|
|
工作環境及規格
|
|
工作溫度
|
-30℃---+70℃
|
|
工作濕度
|
30%-90%
|
|
外形尺寸
|
170mm x 99mm x 48mm
|
