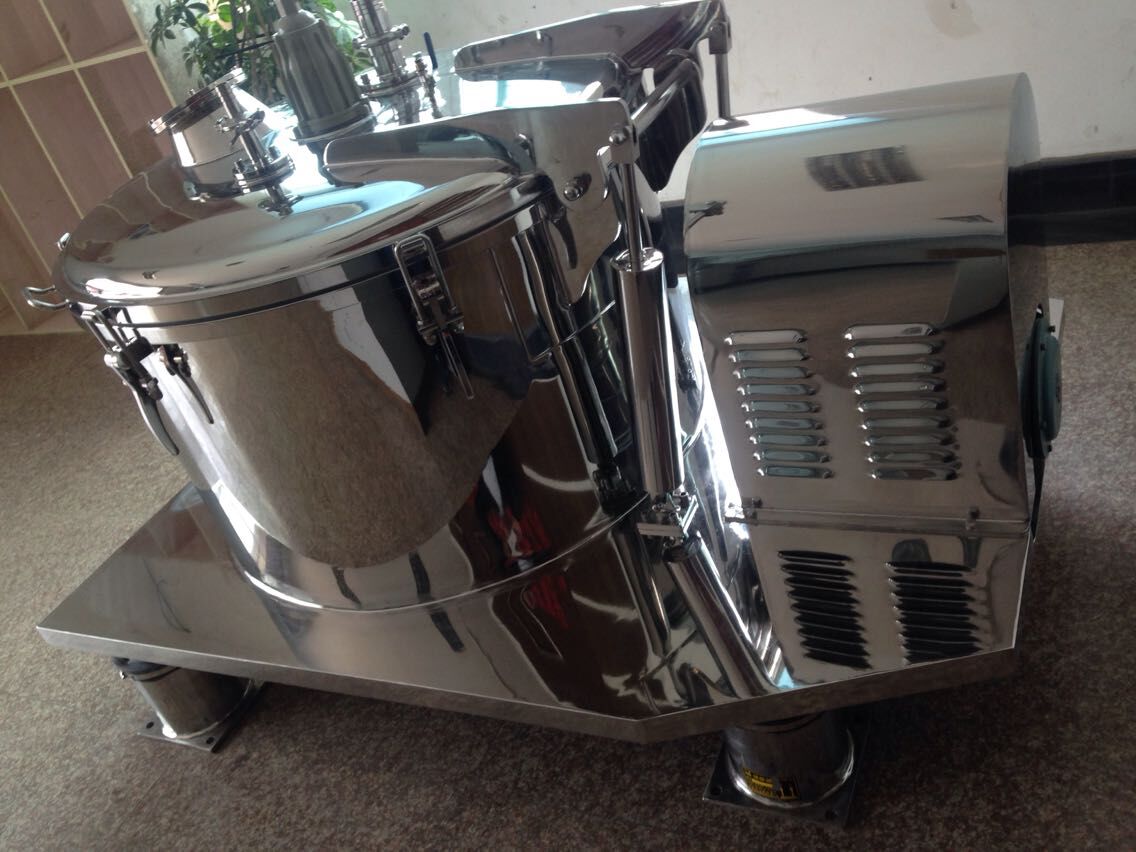

立式直聯防爆潔凈型離心機 平板式直聯人工上部卸料離心機

型號：AODG-800型

立式直聯防爆潔凈型離心機技術條件

離心機是一種立式上部卸料，間歇操作過濾離心機。具有結構簡單、操作方便、密閉直聯防爆、環境潔凈等特點。適合分離含固相物粒度大于0.01毫米的懸浮液。適合于化工、制藥、食品、國防等行業，特別適應于防爆要求嚴格、潔凈度要求高的物料分離。

一、 概況

   1.1 設備名稱：平板式直聯人工上部卸料潔凈型離心機

   1.2 設備用途

   1.3 設備數量

   1.4 設備交貨地點:按需方指定地點送至廠內

   1.5 產品執行標準：GB19815-2005《離心機安全要求》和JB/T107692-2007《三足式離心機技術條件》

二、 主要離心機參數要求

2.1 離心機型號：AODG-800；

2.2 轉鼓直徑:800mm;

23 轉速：1250r/min;

2.4轉鼓容積145L;

2.5 分離因數 700 r/g

2.6電機功率：7.5kw

2.7整機重量：2300公斤

2.8外形尺寸：1300×1300×1280 mm

2.9 外殼內外拋光處理

三、離心機主要部件結構說明：

1、機座部件：

（1）平板式結構。采用Q235A鋼板焊接表面包襯304不銹鋼板。機器重心低，運轉平穩。安裝方便。

（2）機殼與機座（平板）采用焊接為一體式，剛性好。

（3）在機座下方采用4個液態阻尼隔振器支撐系統，減振性能好。對周邊設備及基礎地面干擾降至低。



2、轉鼓部件：

  轉鼓部件中轉鼓底為鑄鋼件外包304材料，轉鼓筒體304材料與擋液板304及轉鼓底、襯包滿焊，焊縫打磨光滑，內外表面拋光處理。轉鼓經嚴格的動靜平衡檢測，平衡性好，焊縫100%無損檢查。



3、軸承座及主軸：

   軸承座內外套設計，可從上部垂直吊起，方便拆裝和維護，密封可靠；主軸采用40Cr，并經過調質處理，軸承支承長度大，承載性能好，主軸端密封采用O型圈結構，密封效果好，主軸與轉鼓低接連部位套有不銹鋼套，保證主軸的耐腐蝕力；軸承采用優質軸承。



4、外殼部件：

   （1）物料接觸部分為304材質制作，大翻蓋結構，配進料管、洗滌管、斜視鏡、防爆燈，所有緊固件為不銹鋼件；內外表面經拋光處理，無衛生死角，符合GMP規范。

（2）機蓋為彈簧式大翻蓋，密封件采用硅橡膠，可實現密閉防爆要求。



四、離心機主要用料材質

   （1）離心機外殼筒體采用304制作；

（2）轉鼓底為鑄鋼襯包304；

（3）機蓋上所有小件采用304制作；

（4）離心機機架軸座部分采用Q235制作，與物料接觸部分包襯304；

（5）主軸40cr鋼調質處理；

（6）其余接觸物料部分為304制作。



五、電機部件

    電機部件采用直驅式直聯電動機



六、控制系統

（1）主電機采用變頻器調速；

（2）變頻器及制作單位聯合控制，可靠性高，抗干擾能力強；

（3）制動由變頻器及制作單元進行電氣制動，設有電機過熱、過載保護。

立式直聯防爆潔凈型離心機 平板式直聯人工上部卸料離心機

型號：AODG-800型

立式直聯防爆潔凈型離心機技術條件

離心機是一種立式上部卸料，間歇操作過濾離心機。具有結構簡單、操作方便、密閉直聯防爆、環境潔凈等特點。適合分離含固相物粒度大于0.01毫米的懸浮液。適合于化工、制藥、食品、國防等行業，特別適應于防爆要求嚴格、潔凈度要求高的物料分離。

一、 概況

   1.1 設備名稱：平板式直聯人工上部卸料潔凈型離心機

   1.2 設備用途

   1.3 設備數量

   1.4 設備交貨地點:按需方指定地點送至廠內

   1.5 產品執行標準：GB19815-2005《離心機安全要求》和JB/T107692-2007《三足式離心機技術條件》

二、 主要離心機參數要求

2.1 離心機型號：AODG-800；

2.2 轉鼓直徑:800mm;

23 轉速：1250r/min;

2.4轉鼓容積145L;

2.5 分離因數 700 r/g

2.6電機功率：7.5kw

2.7整機重量：2300公斤

2.8外形尺寸：1300×1300×1280 mm

2.9 外殼內外拋光處理

三、離心機主要部件結構說明：

1、機座部件：

（1）平板式結構。采用Q235A鋼板焊接表面包襯304不銹鋼板。機器重心低，運轉平穩。安裝方便。

（2）機殼與機座（平板）采用焊接為一體式，剛性好。

（3）在機座下方采用4個液態阻尼隔振器支撐系統，減振性能好。對周邊設備及基礎地面干擾降至。



2、轉鼓部件：

  轉鼓部件中轉鼓底為鑄鋼件外包304材料，轉鼓筒體304材料與擋液板304及轉鼓底、襯包滿焊，焊縫打磨光滑，內外表面拋光處理。轉鼓經嚴格的動靜平衡檢測，平衡性好，焊縫100%無損檢查。



3、軸承座及主軸：

   軸承座內外套設計，可從上部垂直吊起，方便拆裝和維護，密封可靠；主軸采用40Cr，并經過調質處理，軸承支承長度大，承載性能好，主軸端密封采用O型圈結構，密封效果好，主軸與轉鼓低接連部位套有不銹鋼套，保證主軸的耐腐蝕力；軸承采用優質軸承。



4、外殼部件：

   （1）物料接觸部分為304材質制作，大翻蓋結構，配進料管、洗滌管、斜視鏡、防爆燈，所有緊固件為不銹鋼件；內外表面經拋光處理，無衛生死角，符合GMP規范。

（2）機蓋為彈簧式大翻蓋，密封件采用硅橡膠，可實現密閉防爆要求。



四、離心機主要用料材質

   （1）離心機外殼筒體采用304制作；

（2）轉鼓底為鑄鋼襯包304；

（3）機蓋上所有小件采用304制作；

（4）離心機機架軸座部分采用Q235制作，與物料接觸部分包襯304；

（5）主軸40cr鋼調質處理；

（6）其余接觸物料部分為304制作。



五、電機部件

    電機部件采用直驅式直聯電動機



六、控制系統

（1）主電機采用變頻器調速；

（2）變頻器及制作單位聯合控制，可靠性高，抗干擾能力強；

（3）制動由變頻器及制作單元進行電氣制動，設有電機過熱、過載保護。
