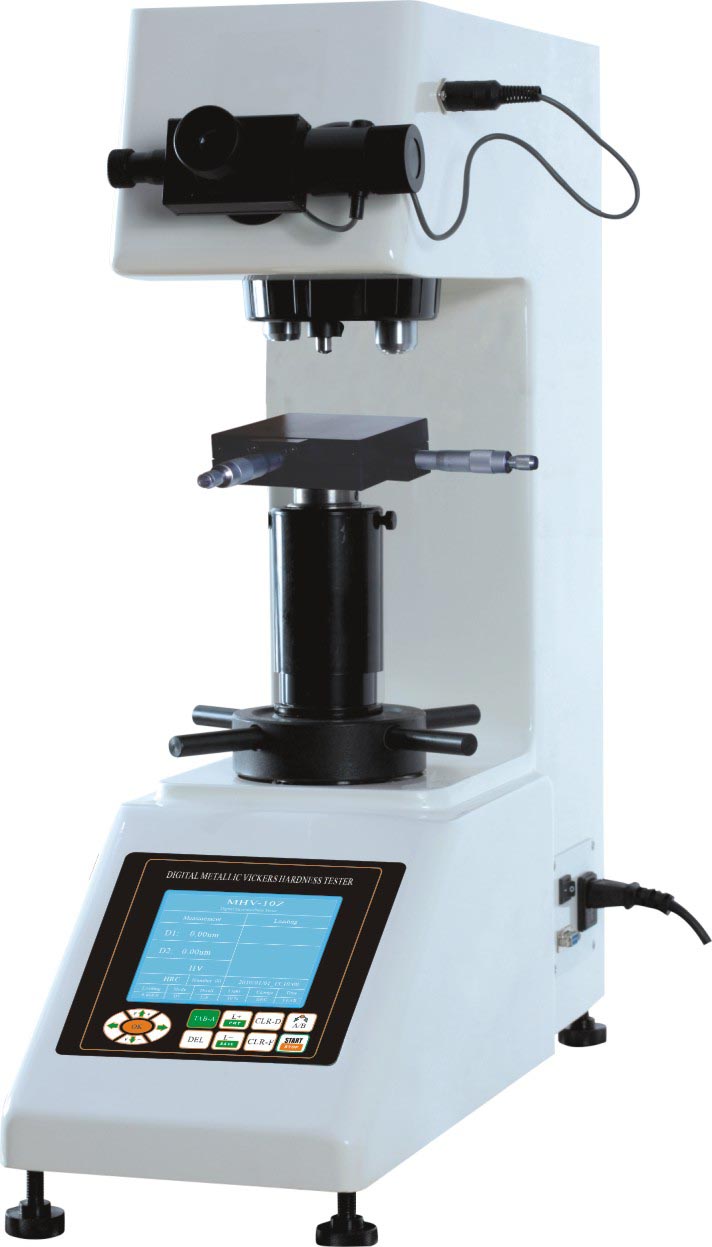

大屏數顯自動轉塔維氏硬度檢測儀 大屏數顯自動轉塔維氏硬度計 自動大屏數顯轉塔維氏硬度計
型號：AODJ-THVP-5
一、產品簡介：
? THVP-5大屏數顯手動轉塔維氏硬度計是光機電一體化的高新技術產品，顯示屏使用大的LCD屏幕，它造型新穎、美觀，具有良好的直觀性、可操作性和可靠性，是測試維氏硬度的理想產品。該機的壓頭和物鏡之間的轉換采用自動切換裝置.
? THVP-5大屏數顯自動轉塔維氏硬度計適用于測量微小、薄形試件、表面滲鍍處理后的零件和對瑪瑙、玻璃、陶瓷等脆性材料的顯微和努氏硬度的測定 以及涂層、表面覆層、層壓金屬、熱處理碳化層和淬火硬化層的深度與硬度梯度的測定。THVP-5大屏數顯自動轉塔維氏硬度計是科研機構、工廠及質檢部門進行研究和檢測的理想的硬度測試儀器。
二、功能特點：
? THVP-5大屏數顯自動轉塔維氏硬度計在機械上采用精密的結構設計，在光學上采用高倍率物鏡和數顯式測微目鏡，測量光源采用冷光源等先進技術。
? 采用閉環式加載控制系統，使試驗力精度提高，示值的重復性及穩定性佳。該系統用在維氏硬度計上，在國內屬首創。
? THVP-5大屏數顯自動轉塔維氏硬度計操作由面板上的觸摸鍵輸入，能預置試驗力保荷時間、調節測量光源的強弱、選擇維氏或努氏測試模式、硬度轉換標尺、文件號與儲存等。并能在屏幕上顯示測量壓痕長度、硬度值、測量次數和年、月、日及時間等，試驗結果和數據處理，并通過打印機輸出，還能通過RS232接口與計算機連接。
? 本硬度計還可根據用戶特殊需求配置CCD裝置進行視頻測量和自動測量。
三、技術參數：
|
型 號
|
THVP-5
|
|
標 尺
|
HV0.3、HV0.5, HV1.0, HV2.0, HV2.5 HV3.0, HV5.0
|
|
試 驗 力
|
（0.3,0.5 ,1.0 , 2.0 ,2.5, 3.0 , 5.0）kgf
|
|
試驗力
|
選擇旋鈕
|
|
符合標準
|
EN-SO6507， GB/T4340， ASTMandJIS
|
|
加 卸 載
|
自動
|
|
試驗保持時間
|
0 ～60s
|
|
轉 塔
|
電動
|
|
目鏡放大倍數
|
10X
|
|
數字式目鏡
|
√
|
|
目鏡分辨率
|
0.0625μm
|
|
物鏡倍率
|
10x，40x
|
|
總放大倍率
|
100x（觀察）, 400x（測量）
|
|
測量范圍
|
400μm
|
|
光 通 道
|
雙光通道切換：目鏡/攝像裝置
|
|
濾 色 片
|
藍色
|
|
光 源
|
12V/50W
|
|
顯 示
|
對角線長度、硬度值、試驗力等
|
|
硬 度 值
|
5位
|
|
對角線長度
|
4位（D1,D2）
|
|
RS232接口
|
√
|
|
內置打印機
|
√
|
|
數據統計
|
√
|
|
轉換HR、HB
|
√
|
|
測試高度
|
170 mm
|
|
測試寬度
|
130 mm
|
|
XY臺尺寸
|
100×100(mm)
|
|
XY移動
|
25×25(mm)
|
|
XY分辨率
|
0.01mm
|
|
工作溫度
|
10℃ ～ 38℃
|
|
濕 度
|
10% ～90%
|
|
外形尺寸
|
530×225×630mm
|
|
重 量
|
約50kg
|
|
電 源
|
（110/220）AV，（60/50）Hz
|
四、基本配置：
|
序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
主機
|
1
|
13
|
產品合格證書
|
1
|
|
2
|
水平儀
|
1
|
|
|
|
|
3
|
10×測微目鏡
|
1
|
|
|
|
|
4
|
十字試臺
|
1
|
|
|
|
|
5
|
維氏壓頭
|
1
|
|
|
|
|
6
|
10* 40*物鏡
|
2（各1個）
|
|
|
|
|
7
|
電源線
|
1
|
|
|
|
|
8
|
保險絲（1A）
|
2
|
|
|
|
|
9
|
水平調節螺釘
|
4
|
|
|
|
|
10
|
螺絲批
|
2
|
|
|
|
|
11
|
標準硬度塊：HV5，HV1
|
2（各一塊）
|
|
|
|
|
12
|
產品使用說明書
|
1
|
|
|
|
五、可選附件：
|
|
平口夾持臺
|
|
細絲夾持臺
|
克努普壓頭
|
|
硬度塊
|
金相試樣鑲嵌機
|
|
金相試樣切割機
|
CCD圖像處理系統
|
|
金相試樣拋光機
|
|
